故障现象

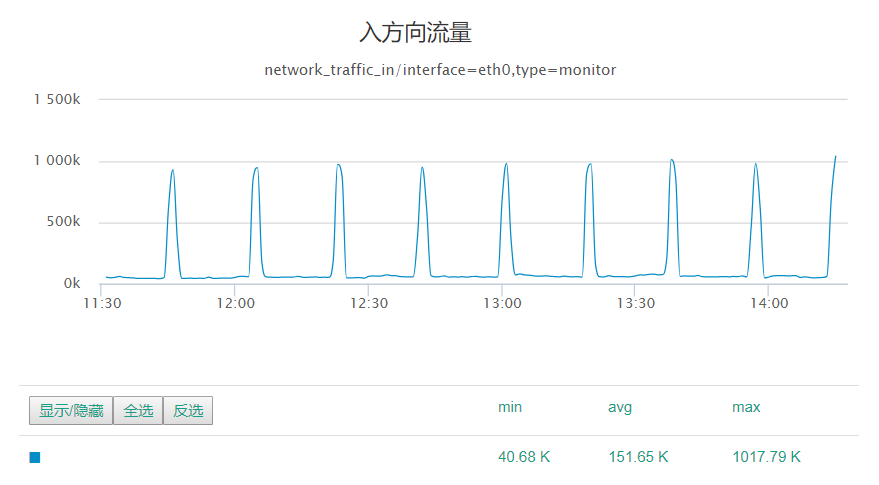

在监控上发现部分虚拟机每隔大概20分钟就会出现一次入口流量高峰，大小在1MB/s左右：
故障原因
交换机上配置了广播抑制，导致整个环境中没有广播包。在计算节点上Linux Bridge的MAC learning table中网关对应的MAC地址过期后（默认值300秒），没有及时更新，Linux Bridge会把本来应该发到网关对应端口的数据包发送到所有端口。部分业务Client虚拟机会持续向业务Server发送数据，当网关MAC 失效后，本来发送给业务Server的数据包被发送给了同宿主机上的所有虚拟机，因此出现入口流量峰值。
处理方法
方法一：解除交换机上的广播抑制。
方法二：配置Linux Bridge的MAC Ageing Time为1500秒，此时间大于交换机ARP的过期时间，保证在Linux Bridge上的网关MAC地址记录过期之前收到来自网关的ARP请求包，因而可以及时更新网关MAC地址。
排查过程

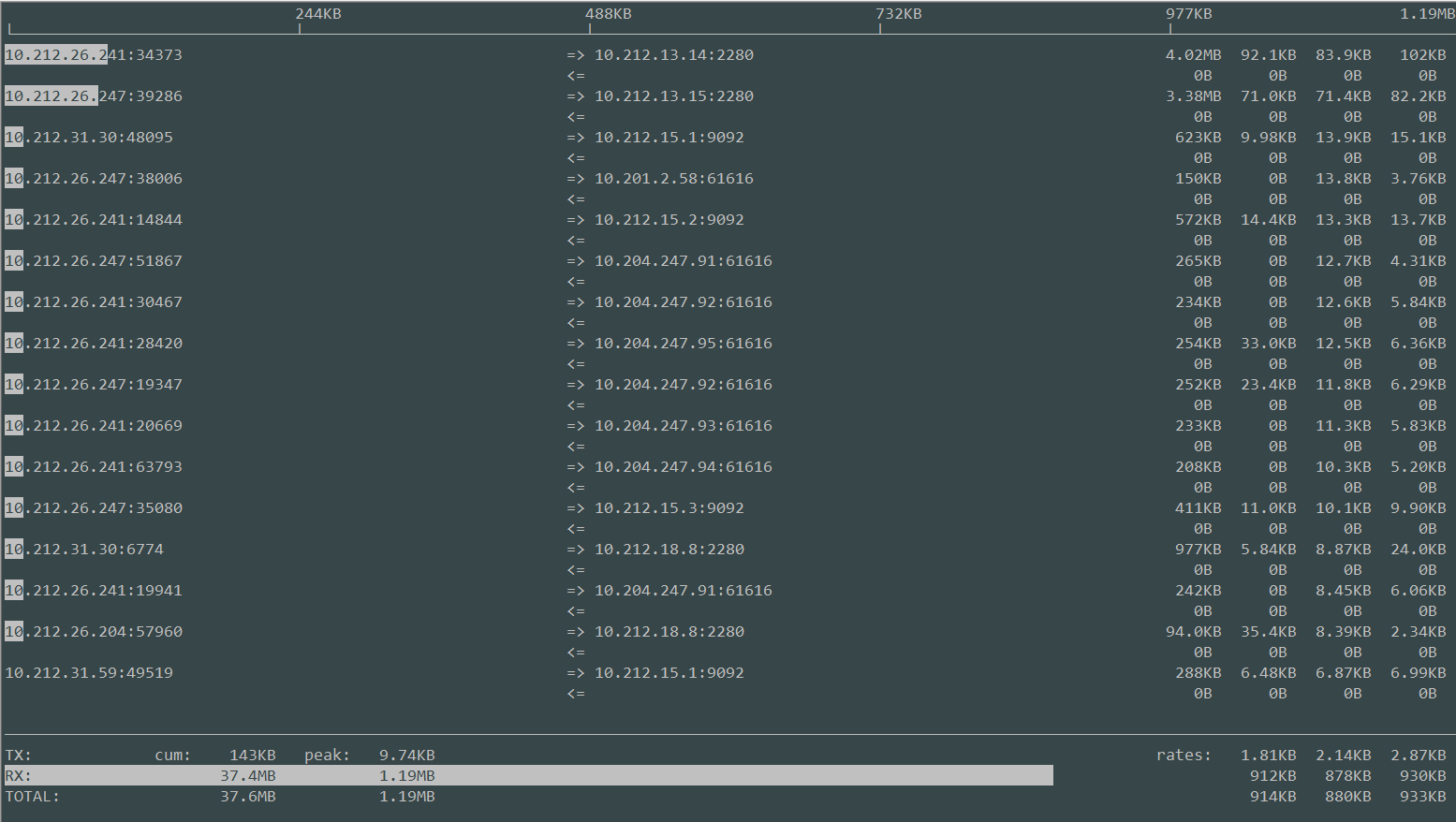

在虚拟机出现流量峰值时，登陆到虚拟机使用iftop查看流量详情：
# iftop -nNBP
发现峰值流量的源目的地址都不是本机，于是分别查看源目的地址机器，经过粗略分析判断目的地址是业务Server，源地址是某台业务Client服务器，业务Client发送给业务Server的流量窜到其他虚拟机上了。
下意识感觉受害虚拟机跟这两个机器应该存在某些关联，由于目的机器是一台物理机，关系应该不大，于是重点查看源地址，这是一台虚拟机。果然，发现这两台虚拟机位于同一台宿主机上。查看宿主机上的其他虚拟机，存在同样的问题：
继续去受害虚拟机上抓包，分析错误发来的数据包存在什么特征，因为Linux Bridge执行二层转发的功能，于是打印出数据包的链路头信息：

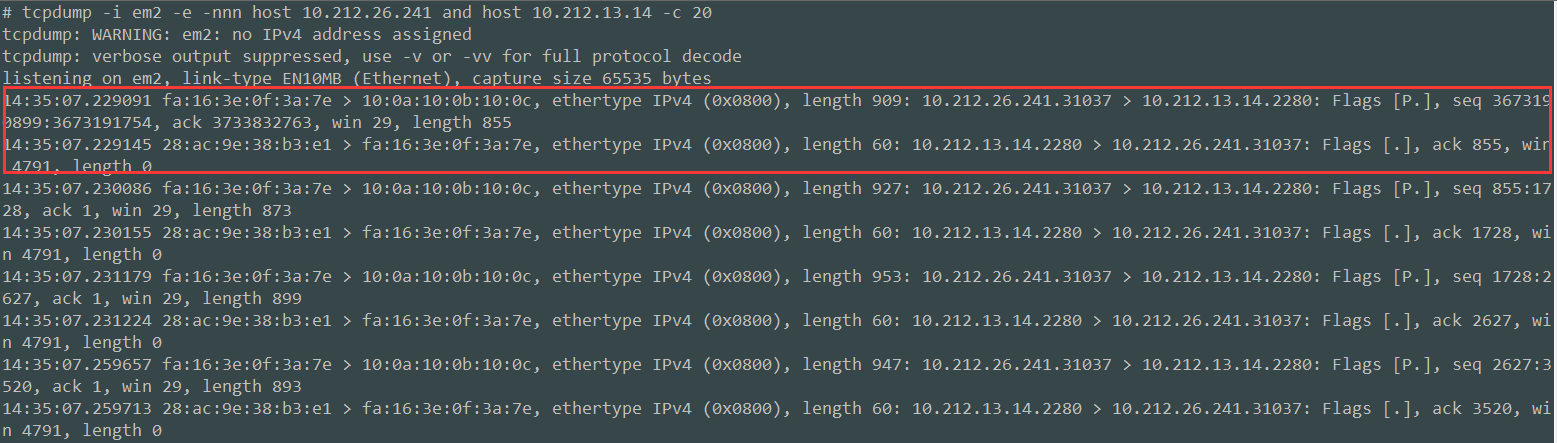

# tcpdump -e -nnn host 10.212.26.241 and host 10.212.13.14
发现目的MAC都是10:0a:10:0b:10:0c，这明显不是一个正常的MAC地址，查看arp表：
显示这个MAC地址对应的是网关。到宿主机上查看arp表，结果一样：

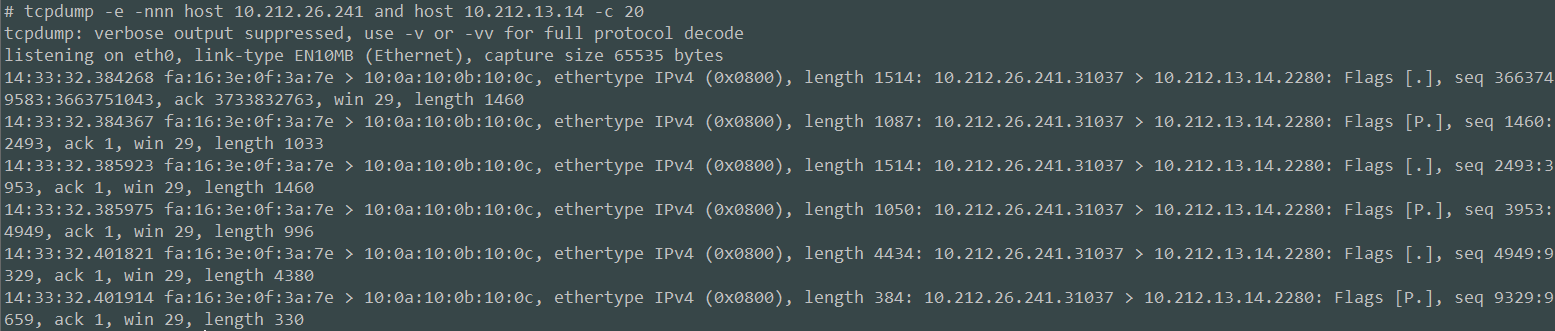

猜测这是在交换机上的封装过的MAC地址，这不重要，对于整个虚拟化环境来说，它就是网关的MAC地址。在宿主机上抓包：
可以看到源目的IP正常通信的往来数据包。而且在正常情况下，受害虚拟机没有收到误转发流量包时，物理机上也能抓到形式一样的数据包。那么在什么情况下，本应发送给网关的数据包会被网桥错误地转发给虚拟机呢？

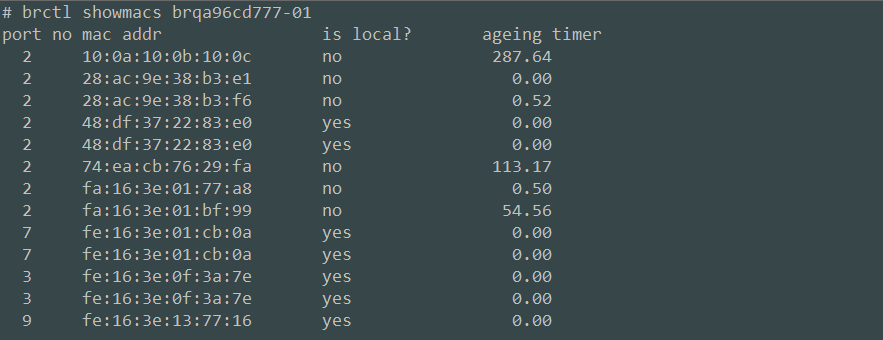

经过一番搜索，查到了Linux Bridge的MAC learning table这个东西，交换机上也有一样的概念。它记录着网桥的每个端口连接着同个二层网络的哪些MAC地址，即便跨越了多个交换机。使用brctl showmacs BR-NAME查看Linux Bridge的MAC learning table：

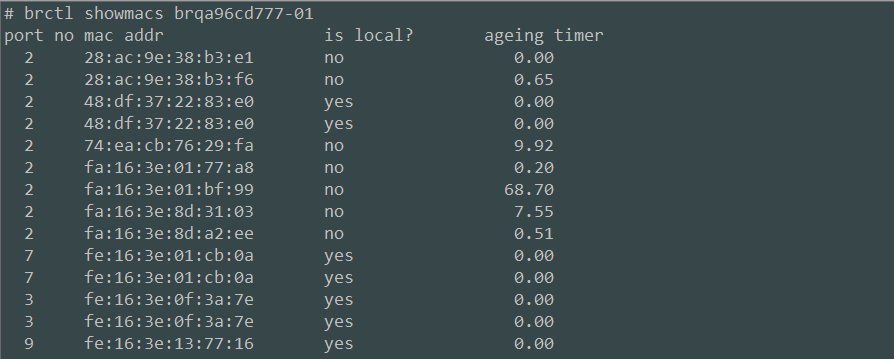

而在出现异常流量时，MAC learning table是这样的：
明显看到网关的MAC消失了。这是因为默认MAC learning table记录的过期时间是300秒，超过300秒后记录就被删除。而每当收到某个端口数据包时，Linux Bridge会更新这个数据包的源MAC地址到MAC learning table。
经过观察发现MAC learning table中网关的记录会不定期地在ageing time到达几十秒、一百多秒时更新一次，但是周期性地会有一次不更新，在ageing time达到300秒后消失几分钟，也正是在网关MAC消失的这个时间段内虚拟机上会出现异常流量。
在物理交换机上，如果数据包的目的MAC地址在MAC learning table里找不到，那么这个数据包会被丢弃，但是由于我们的Linux Bridge没有开启STP，它会将数据包发送到所有端口，类似一个集线器。
因为有多个集群，为什么其他集群是正常的而只有这个集群出现问题。在不同集群的计算节点上抓包：

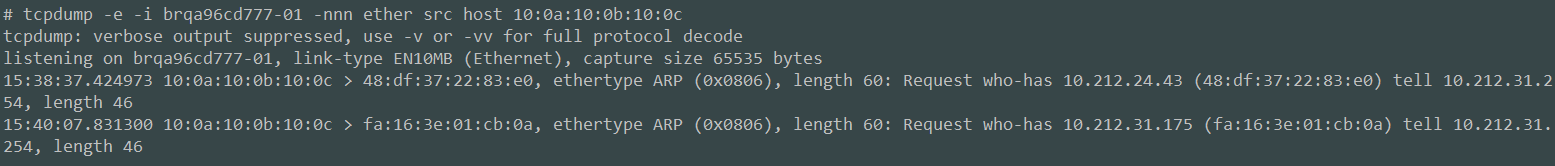

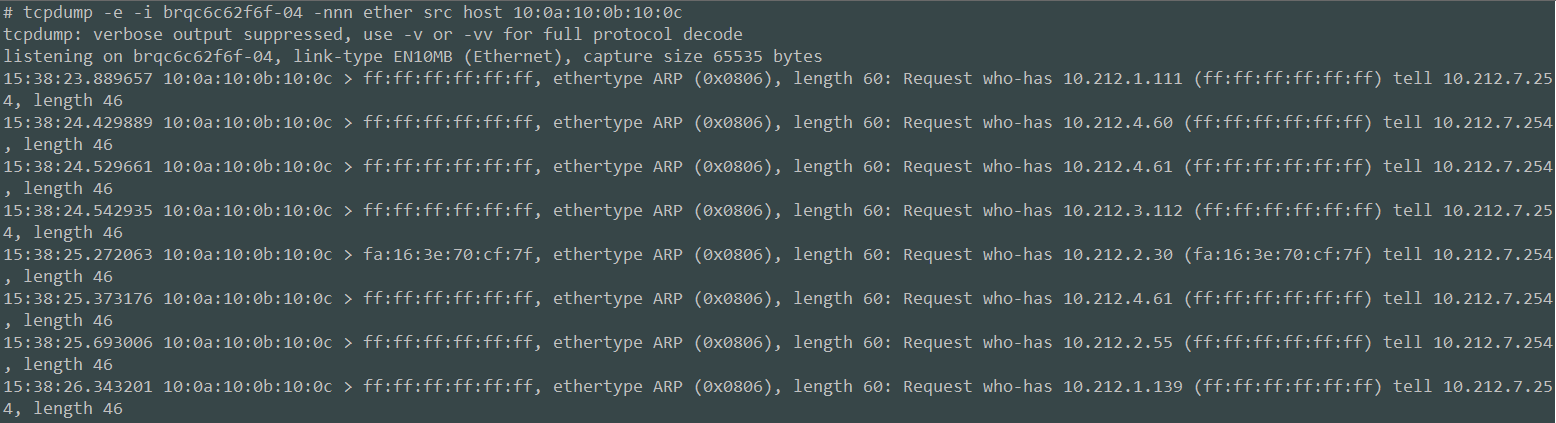

看到在正常环境中会频繁收到来自网关的ARP广播，所已Linux Bridge能够及时更新MAC learning table，而在问题集群中，完全没有广播包，只有在网关需要查询这个主机上存在的机器时，才会发送一个ARP单播包。这超出了正常的认知，怀疑是交换机做了特殊配置，跟网络组沟通，又向厂商询问后，得到回复确实是为了避免泛洪，交换机上配置了广播抑制，才出现这样的情况。
那么如何解决呢，一个办法是关闭交换机的广播抑制，但是这样会引入广播泛洪的风险。另一个办法是将计算节点Linux Bridge的MAC Ageing Time调高，使它超过交换机上ARP的过期时间，这样就能保证在网关MAC地址记录过期之前收到来自网关的ARP请求包，因而可以及时更新网关MAC地址。目前设置Ageing Time为1500秒：
# brctl setageing brqa96cd777-01 1500
为了保证配置不失效，将命令写入/sbin/ifup-local脚本，这个脚本会在每个网络设备启动后，被/etc/sysconfig/network-scripts/ifup-post调用。/sbin/ifup-local内容：
if [[ "$1" == "brq"* ]]; then /sbin/brctl setageing $1 1500fi
参考文档
How to disable MAC learning in a Linux bridge
ARP Timeout Value for Cisco 3750, Linux and Windows
How to configure a Linux Bridge to act as a Hub instead of a Switch
CentOS: Start custom script automatically after network startup
